制冷系統包括：壓縮機、翅片式冷凝器（殼管式冷凝器）、風機、貯液筒、干燥過濾器、毛細管、板式蒸發器和制冷管路等。

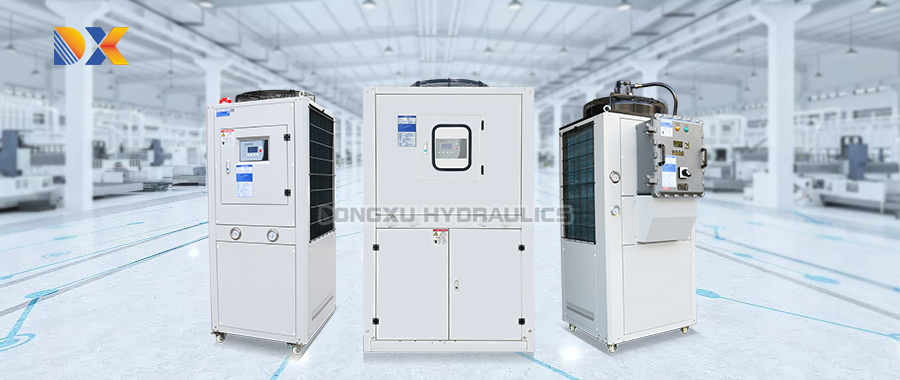

油冷機組由制冷系統+ 油液循環系統+電控系統組合而成：設備啟動后，制冷系統運轉進行散熱制冷、油液通過循環油泵進入到制冷系統蒸發器（釬焊板式換熱器）。內部進行氟油換熱模式，把油液溫度吸收到制冷系統中，經過壓縮機壓縮由冷凝器通過風機排出，得到油液循環的降溫目的。

制冷系統部分：類似于空調制冷原理，由壓縮機壓縮高壓排氣→冷凝器散熱→節流裝置→蒸發器低壓吸熱→回到壓縮機以此周期循環達到降溫目的。

油路系統包括：循環油泵、板式蒸發器、電加熱器和油管路。其中循環油泵、電加熱器為可選部分，其余為基本配置。

一般油冷機采用兩種循環冷卻方式：內置油泵循環冷卻方式和外置油泵循環冷卻方式。

內置油泵循環冷卻方式是指油冷機內部油泵將油箱中的油抽出，通過油管路送入油冷機的板式蒸發器，與低溫低壓的液態制冷劑進行熱交換達到降溫的目的。降溫后的油返回油箱混合后，再被油泵抽出重新循環。

外置油泵循環冷卻方式是指油冷機內部不配油泵，通過外部獨立油泵將油箱中的油抽出送入油冷機系統進行冷卻，然后返回油箱再次循環。

循環油泵是油路循環的動力源，通過它使油從油箱中被抽出送入油冷機中進行加熱或冷卻。

油液循環： 用戶設備液箱→循環油泵→油冷機組蒸發器（熱交換）→用戶設備液箱，以此周期循環實現設備油液降溫、恒溫。

電氣系統包括：微電腦溫度控器、斷路器、交流接觸器、各類繼電器、開關和指示燈等。

油冷機采用的微電腦溫度控制器（安裝在電氣箱控制面板上）用于啟動設備、關閉的設備，檢測并控制油溫。一般分為單壓縮機與雙壓縮機兩種系統。
